Опоры качения роликовые

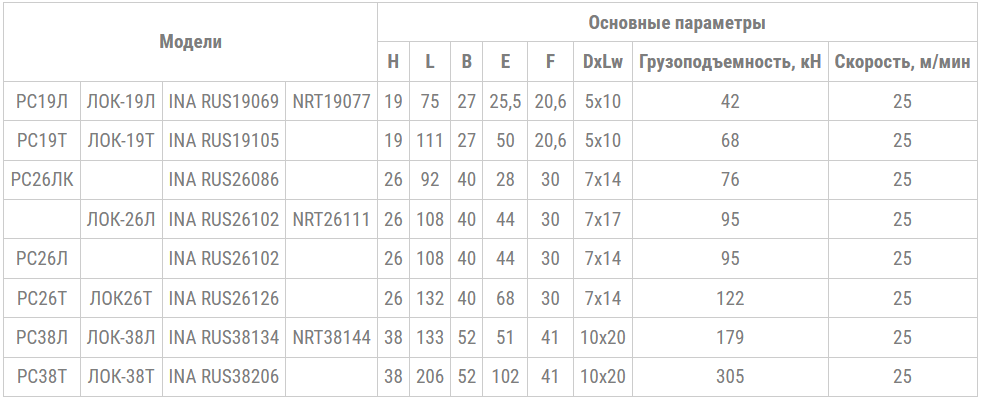

Опоры качения линейные роликовые ЛОК, РС, Р88, РОД

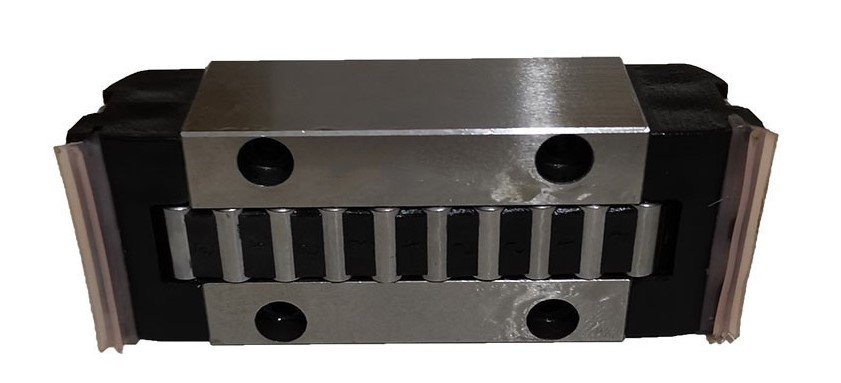

Роликовые опоры качения моделей ЛОК (аналог РС) предназначены для применения в направляющих качения металлорежущих и деревообрабатывающих станков, роботизированных комплексов, контрольно-измерительных приборов, лазерных и рентгено-сканирующих установках и пр.
Опоры качения позволяют осуществлять плавные перемещения составных частей станка при большой величине хода (практически неограниченной) со скоростями от 1 до 10 м/мин. с малыми потерями на трение(приведенные коэффициенты трения 0,002.....0,004).
Опоры качения воспринимают значительные нагрузки, действующие в направлении перпендикулярном плоскости перемещения составной части станка.
Роликовые опоры предназначаются для использования в станках нормальной и повышенной точности.
Вид климатического исполнения по ГОСТ 15150-69-УХЛ4.

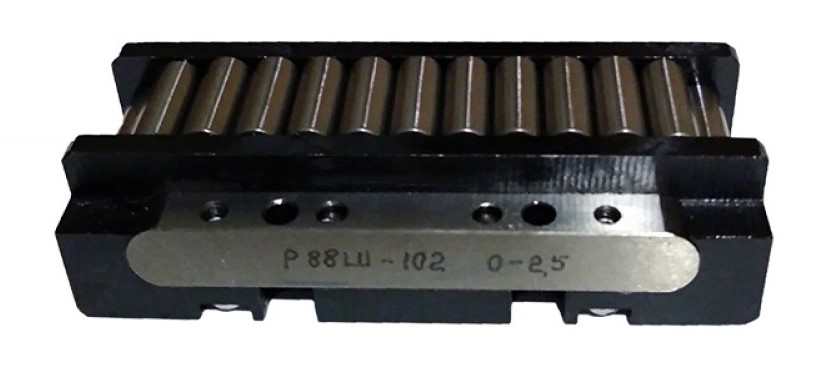

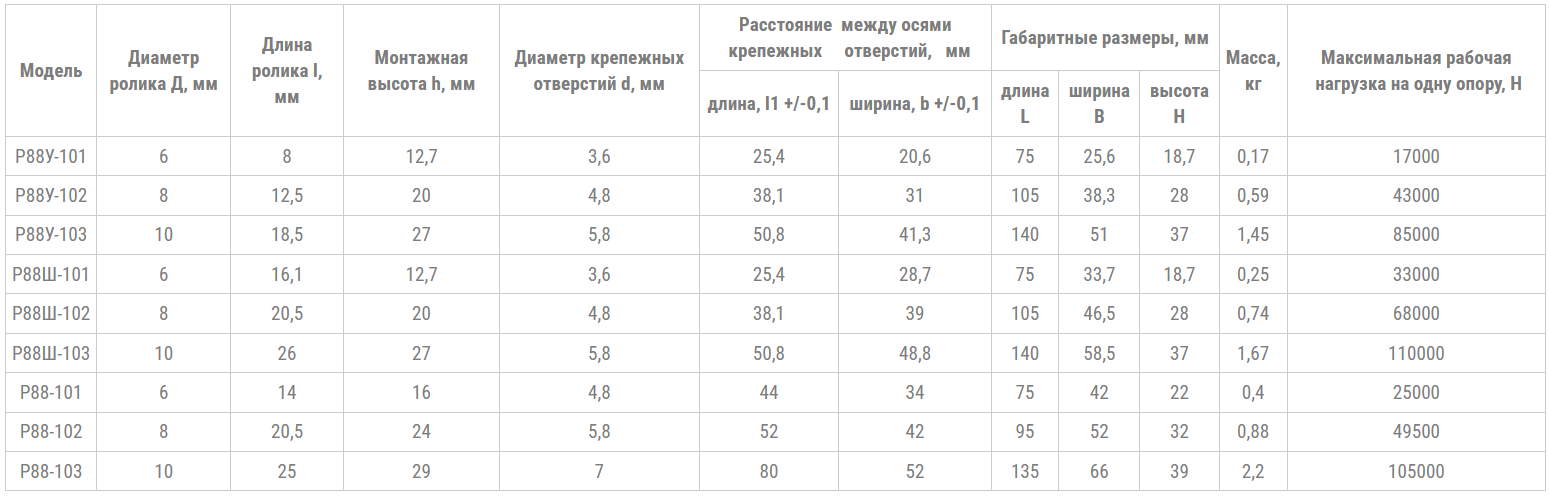

Роликовые опоры качения моделей Р88, Р88У, Р88Ш предназначены для применения в направляющих качения металлорежущих и деревообрабатывающих станков, роботизированных комплексов, контрольно-измерительных приборов, лазерных и рентгено-сканирующих установках и пр.
Опоры качения позволяют осуществлять плавные перемещения составных частей станка при большой величине хода (практически неограниченной) со скоростями от 1 до 10 м/мин. с малыми потерями на трение(приведенные коэффициенты трения 0,002.....0,004).
Опоры качения воспринимают значительные нагрузки, действующие в направлении перпендикулярном плоскости перемещения составной части станка.
Роликовые опоры предназначаются для использования в станках нормальной и повышенной точности.
Вид климатического исполнения по ГОСТ 15150-69-УХЛ4.

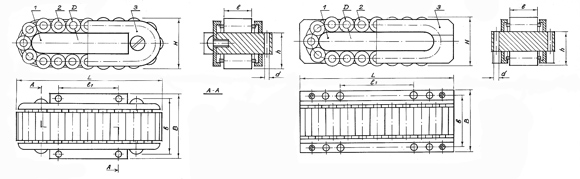

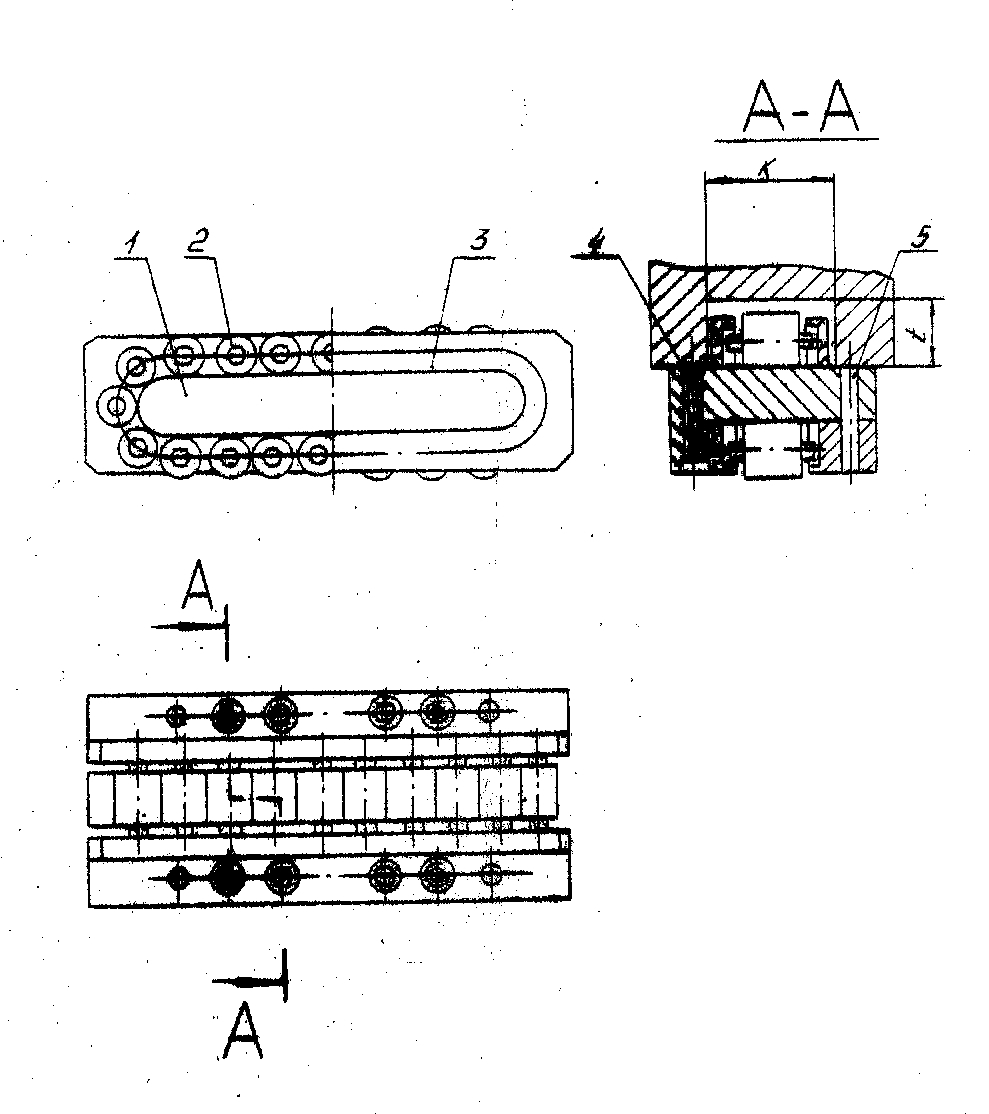

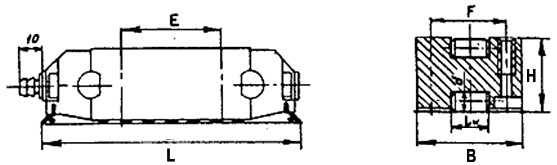

Роликовая опора качения состоит из закаленной стальной направляющей 1, вокруг которой обкатываются ролики 2.
От выпадания и боковых перемещений ролики удерживаются обоймами 3, которые крепятся к направляющей винтами 5.

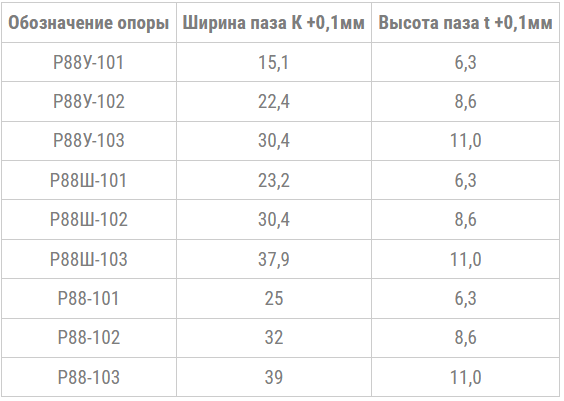

Для крепления опор в направляющих качения подвижной составной части станка должны быть предусмотрены пазы, размеры которых приведены ниже в таблице:




При установке на подвижную составную часть станка опора качения крепится винтами.

Опоры серии РОД


Применение роликовых линейных опор качения РОД


Роликовые опоры качения моделей РОД предназначены для применения в направляющих качения металлорежущих и деревообрабатывающих станков, роботизированных комплексов, контрольно-измерительных приборов, лазерных и рентгено-сканирующих установках и пр.
Опоры качения позволяют осуществлять плавные перемещения составных частей станка при большой величине хода (практически неограниченной) со скоростями от 1 до 10 м/мин. с малыми потерями на трение(приведенные коэффициенты трения 0,002.....0,004).
Опоры качения воспринимают значительные нагрузки, действующие в направлении перпендикулярном плоскости перемещения составной части станка.
Роликовые опоры предназначаются для использования в станках нормальной и повышенной точности.
Вид климатического исполнения по ГОСТ 15150-69-УХЛ4.

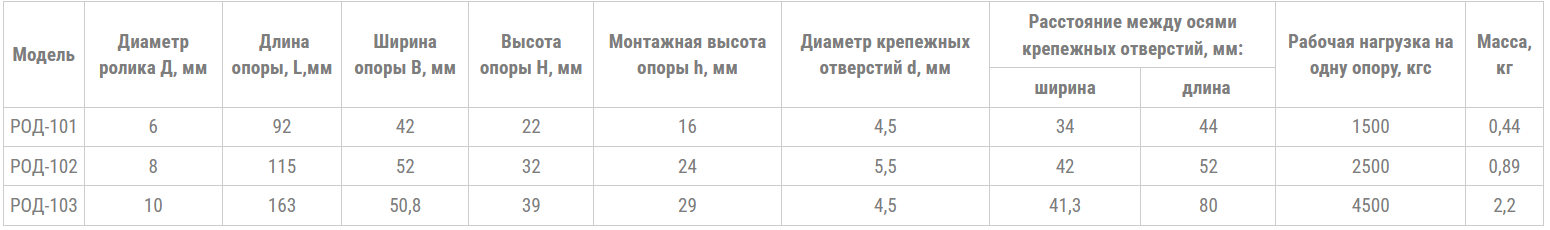

Параметры роликовых опор качения РОД:

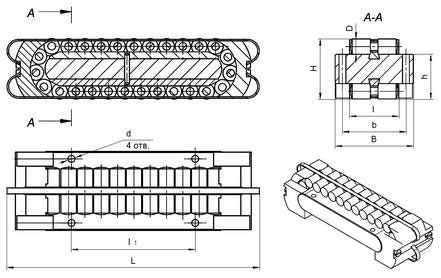

Устройство и работа опор качения роликовых РОД:


Роликовая опора качения состоит из закаленной стальной направляющей, вокруг которой обкатываются ролики.
От выпадания и боковых перемещений ролики удерживаются обоймами, которые крепятся к направляющей винтами.

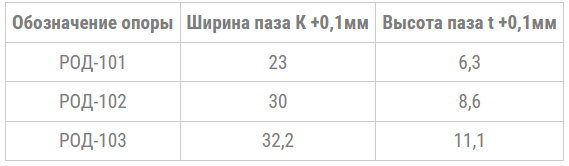

Для крепления опор в направляющих качения подвижной составной части станка должны быть предусмотрены пазы, размеры которых приведены ниже в таблице:




При установке на подвижную составную часть станка опора качения крепится винтами.
